一、 設備主要配置

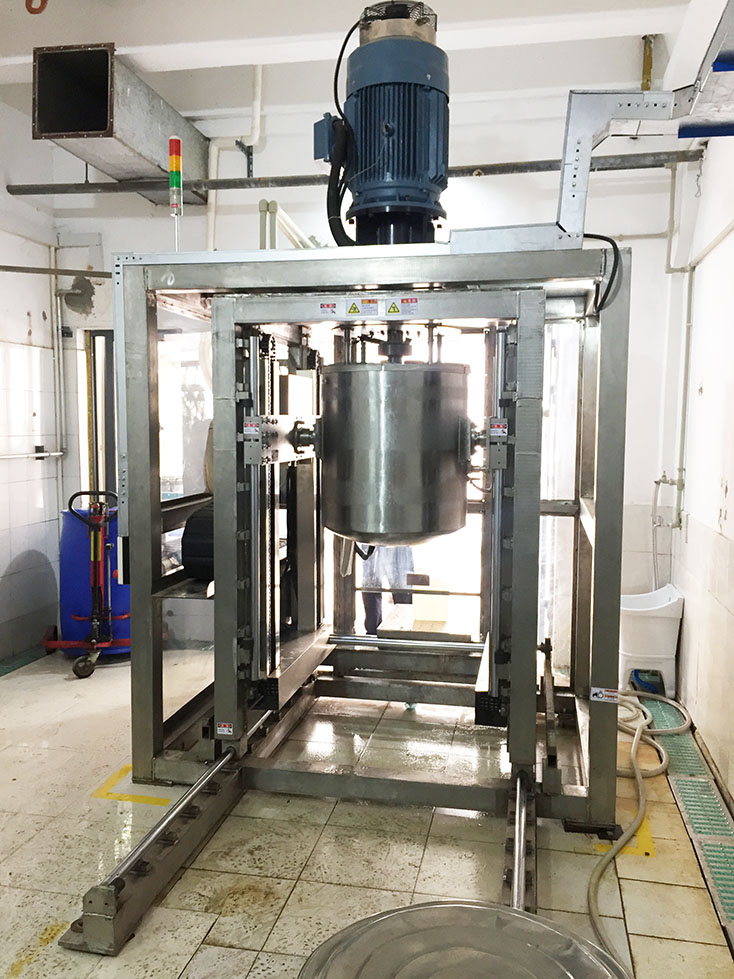

1. 主機架采用304不銹鋼方管制造,方管尺寸為120x120x5mm(國標)。
2. 運動機架采用304不銹鋼方管制造,方管尺寸為100x100x5mm(國標)。

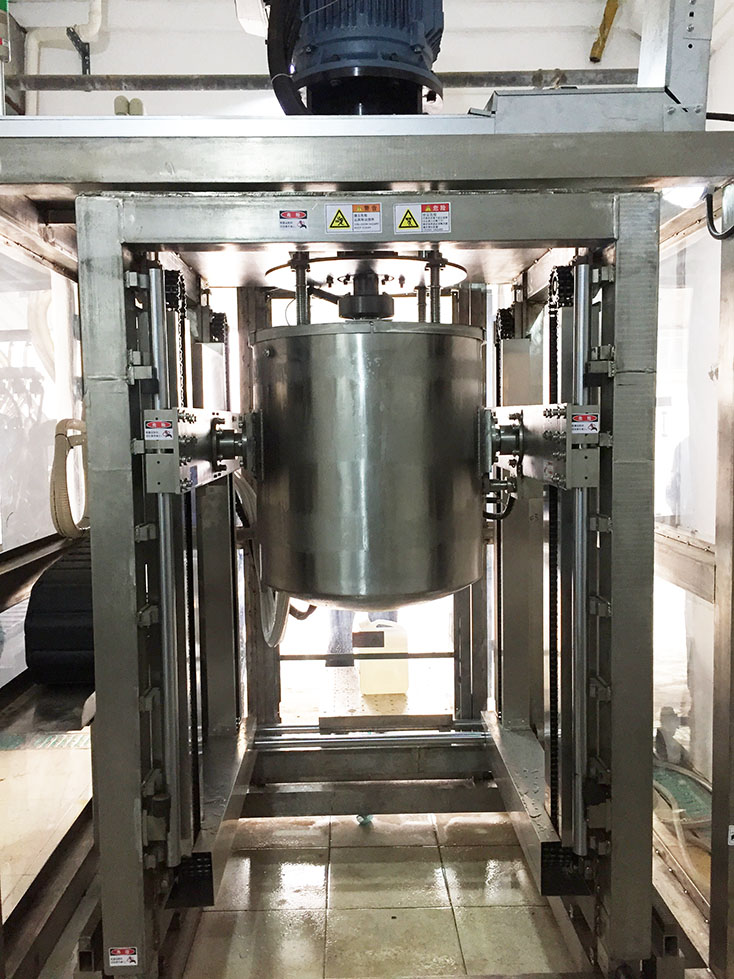

3. 水平運動導軌采用Φ40硬鉻帶底座導軌,滑塊外殼為304不銹鋼材質,內鑲石墨銅套。
4. 上下運動導軌采用Φ35硬鉻帶底座導軌,滑塊外殼為304不銹鋼材質,內鑲石墨銅套。

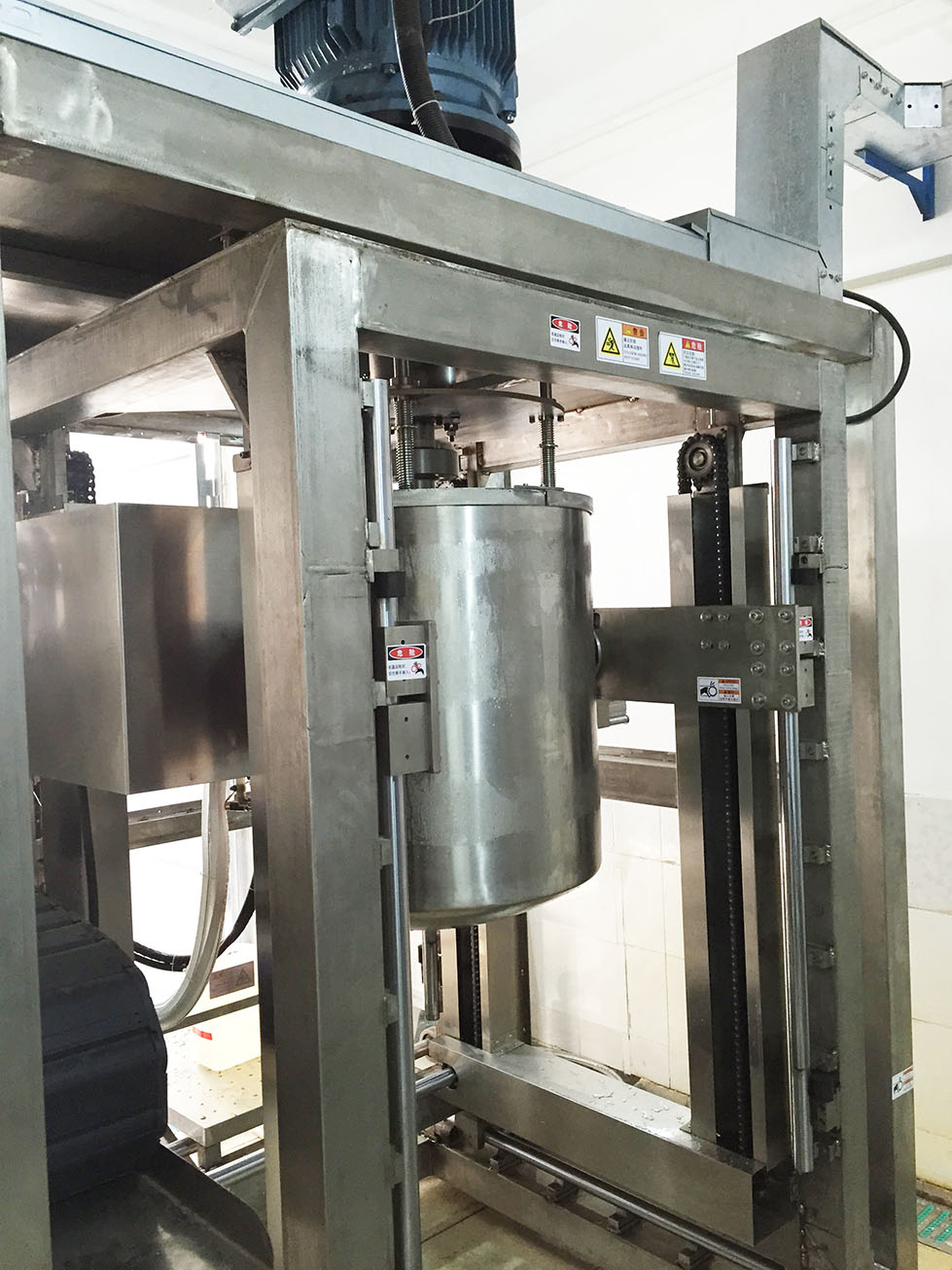

5. 上下牽引電機采用帶蝸輪箱電機,以雙組不銹鋼鏈輪、鏈條同軸牽引上下運動。
6. 水平運動電機采用帶蝸輪箱電機,以雙組不銹鋼齒條、齒輪同軸牽引水平運動。
7. 釜桶旋轉傾斜采用帶蝸輪箱電機驅動。
8. 攪拌電機功率為45Kw,配套變頻器功率為55Kw,攪拌電機由變頻器變頻調速驅動,電機安裝于軸承套上并聯體固定于主機架上。
9. 攪拌葉輪通過法蘭緊固于軸承套中的輸出軸法蘭。
10. 卸料小車上有料桶,通過小車移進移出。料桶材料為304不銹鋼,有桶蓋,可抽負壓密封。本設備、生產各配置一套。

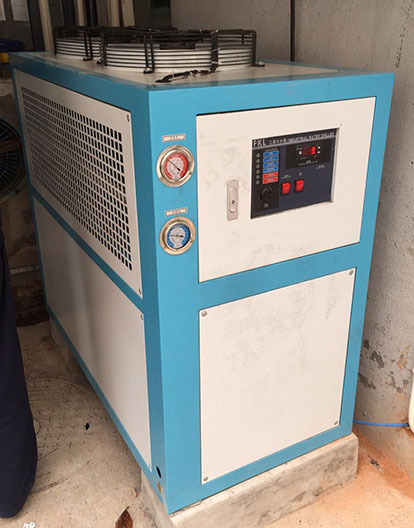

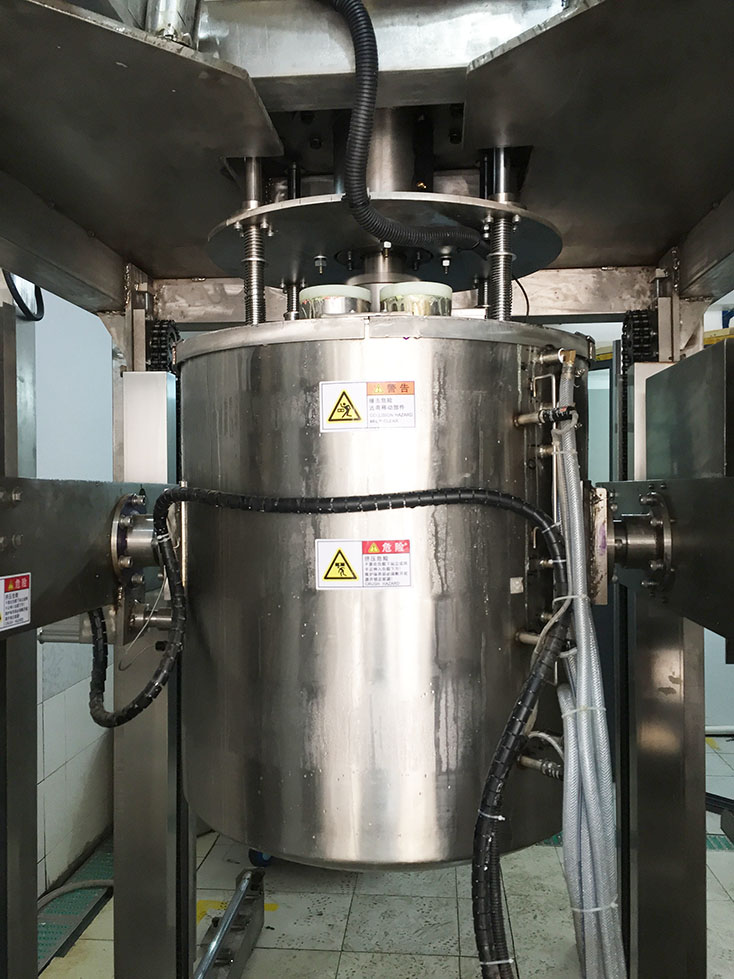

11. 釜體內有上、中、下三層隔層,可分別通入冷卻水。
12. 釜體底部有閥,用于出料,為四氟乙烯材料。
13. 釜蓋由人工操作蓋上、取下。
14. 釜體內壁、攪拌葉輪、釜蓋內部及卸料料桶內壁均涂氟。
二、設備主要功能

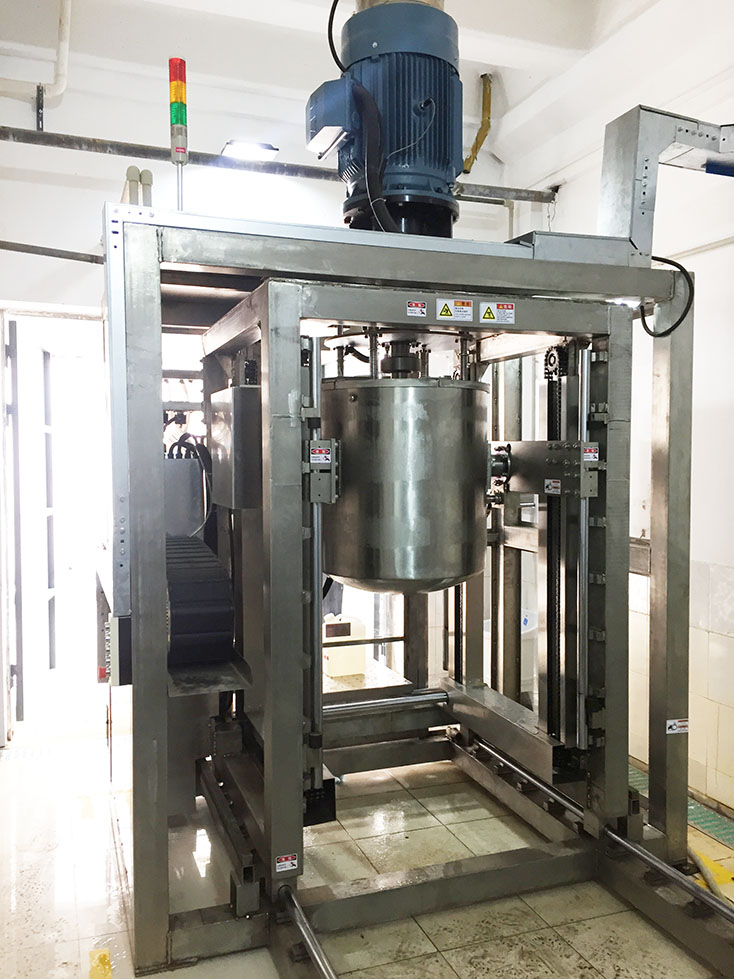

1. 反應釜運動機架可左右平移運動。
2. 釜體可勻速上下運動。
3. 釜體可勻速翻轉運動。
4. 機架上安裝有安全監控探頭,可遠程觀察反應釜工作室內工況。
5. 釜底部有卸料閥(可氣動開閉),配合卸料小車與卸料桶可減輕人工勞動強度。

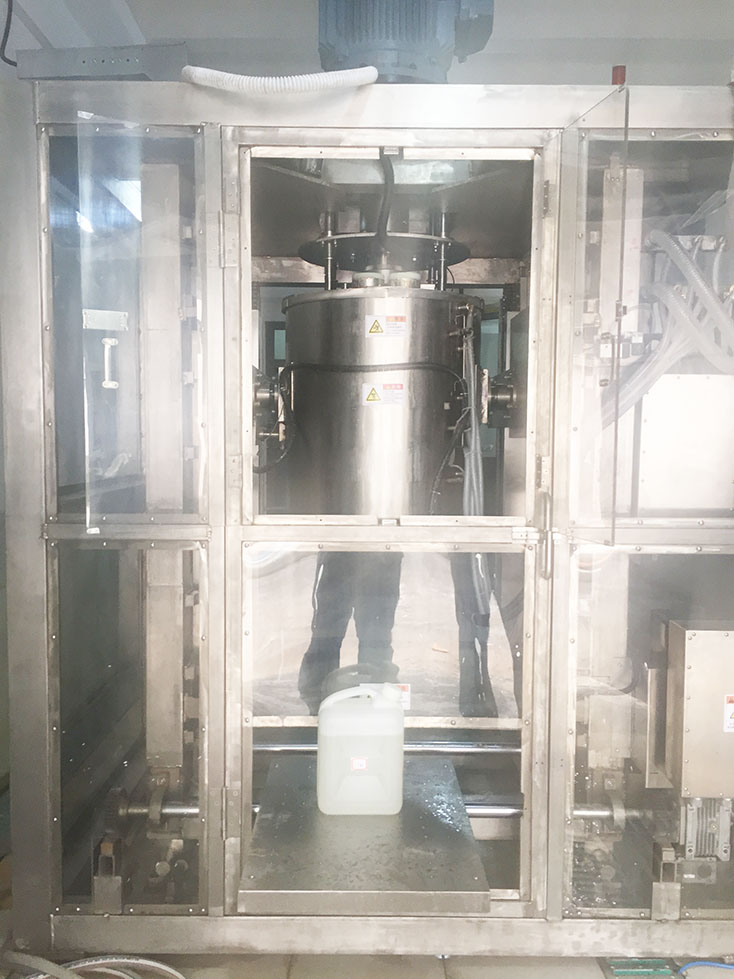

6. 反應釜上部有風口,對外抽氣使釜內產生負壓,確保有毒、刺激性氣體不外泄。

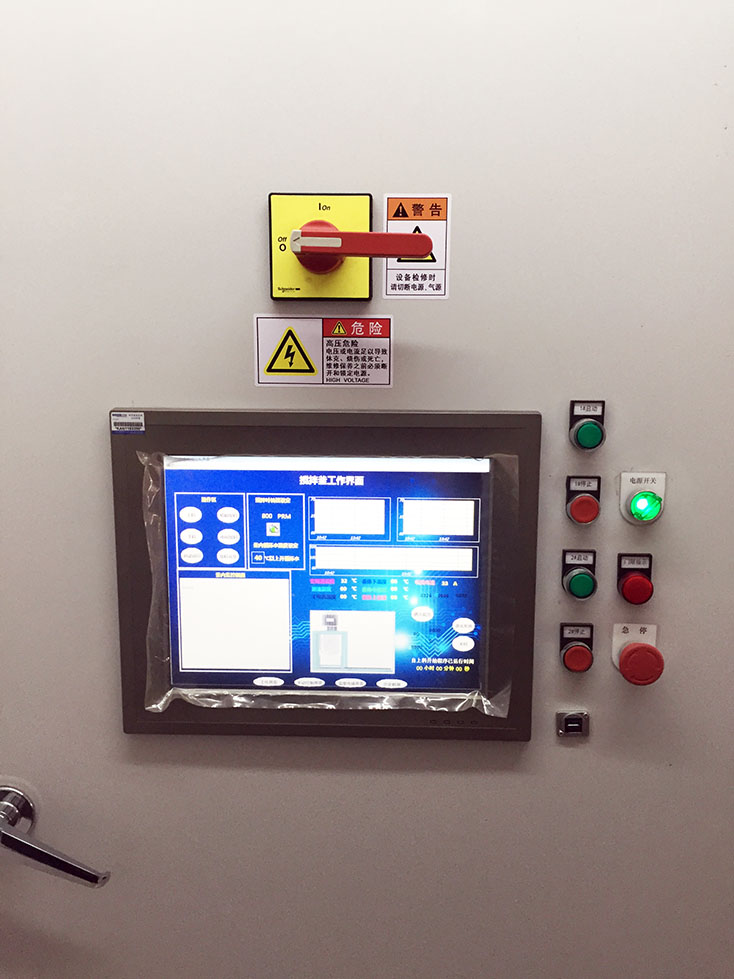

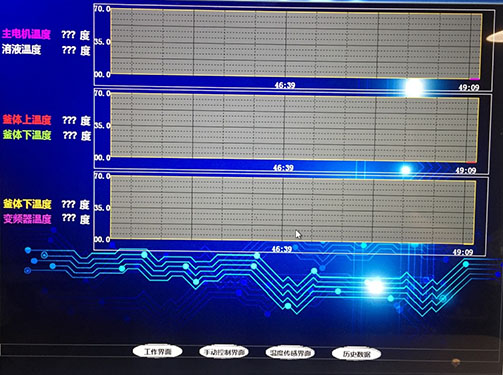

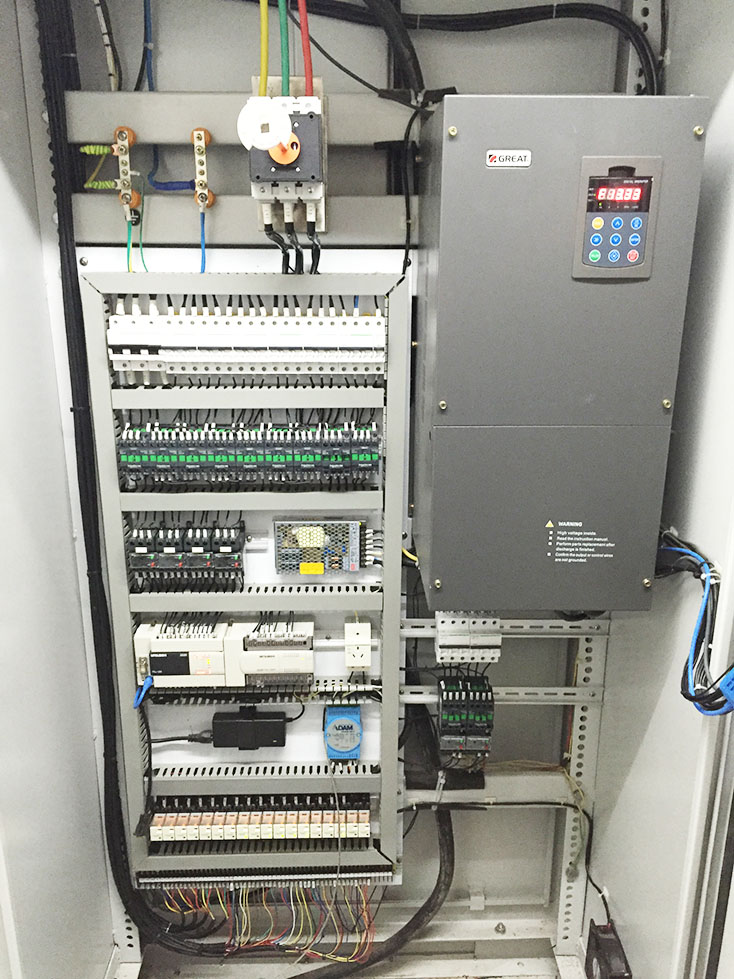

7. 電控柜上有顯示屏??娠@示實時參數(包括釜內溫度、室溫、攪拌電機功率、攪拌電機轉速及實時視頻影像)

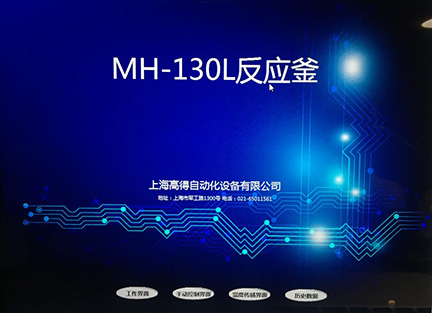

8. 觸摸屏可人工設置參數,設定攪拌速度、攪拌時間、釜體冷卻水水溫、運動機架平移、釜體上下移動及釜體翻轉運動。
9. 攪拌速度能由1000轉/分,在規定時間內(最低2秒)上升至4000轉/分,短期運行后自動恢復至低速。
10. 釜體內的上、中、下三層隔層可對每一層可通過控制進水的流量獨立控制每一層的水溫。每層有測溫探頭,通過工控機控制每層水溫。
11. 工控機可對整個過程進行數據采集、儲存、監控及輸出所有數據并以圖表形式展現,同時可按不同生產配方由人工設置各項工作參數。生產過程中,不同批次、不同時間的各項參數都可存儲于工控機中,便于日后同規格產品的生產時隨時調用。
12. 反應釜通過工控機控制上下運動、平移運動及翻轉運動,并可精確定位。
13. 攪拌電機輸出功率可輸出至顯示屏上。
