『您愛車里的膠管80%的可能性是在我們的收卷機上走過的哦』
小輪轂收卷機及小輪轂
技術協議及驗收說明
本公司的收卷機擁有市面上最先進的技術和最漂亮的外觀，擁有多種控制方式可選（伺服排線、步進電機排線、排線器排線等）性價比高、技術成熟（國內多家知名膠管廠家使用），產品外觀和功能遠非現在市面上的設備可比，且性價比極高，整機采用西門子PLC及HMI（根據功能選擇）、SMC氣動元件、施耐德歐姆龍電氣元器件。產品適用規格廣、收卷線速度范圍可達0-150米/分鐘（特殊需求可定制）、收卷張力可視化調節。配合本公司的輪轂推車可大大增加運輸效率和產品質量。本推車采用阻尼設計，可以作為放卷使用，無需傳統放卷機構，只需往工作區一放即可放卷，方便快捷。輪轂推車支持需求定制，可根據客戶要求更改材質及尺寸。收卷機采用速度自跟蹤技術，可在張力、線速度之間達到平衡。本收卷機可以用在擠出機、棉線編織機、鋼絲編織機及其他各類需要收卷的設備后適用，配套本公司的便攜式小推車可有效提升工作效率、節省生產空間等。
另：本公司有大輪轂收卷機及大小輪轂收卷機可供選購。

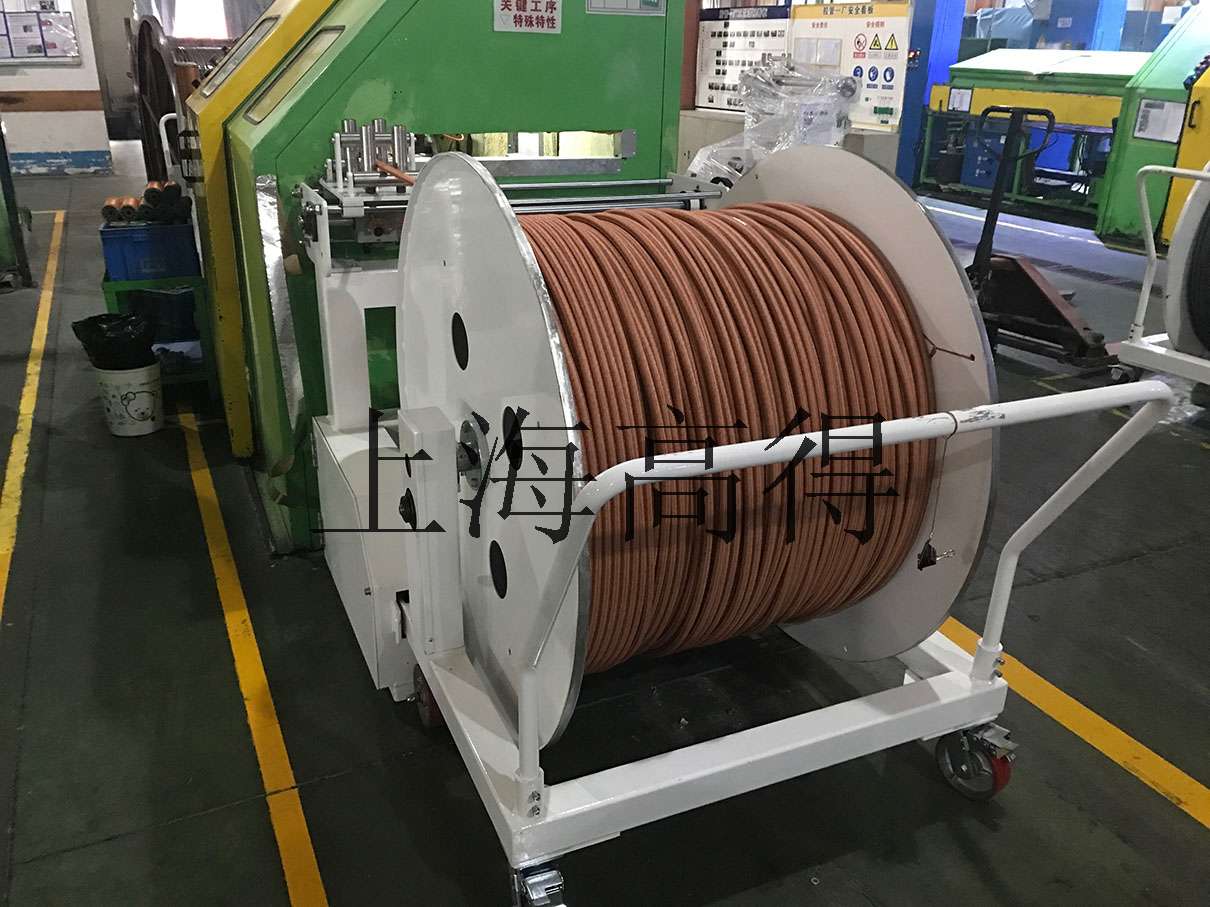

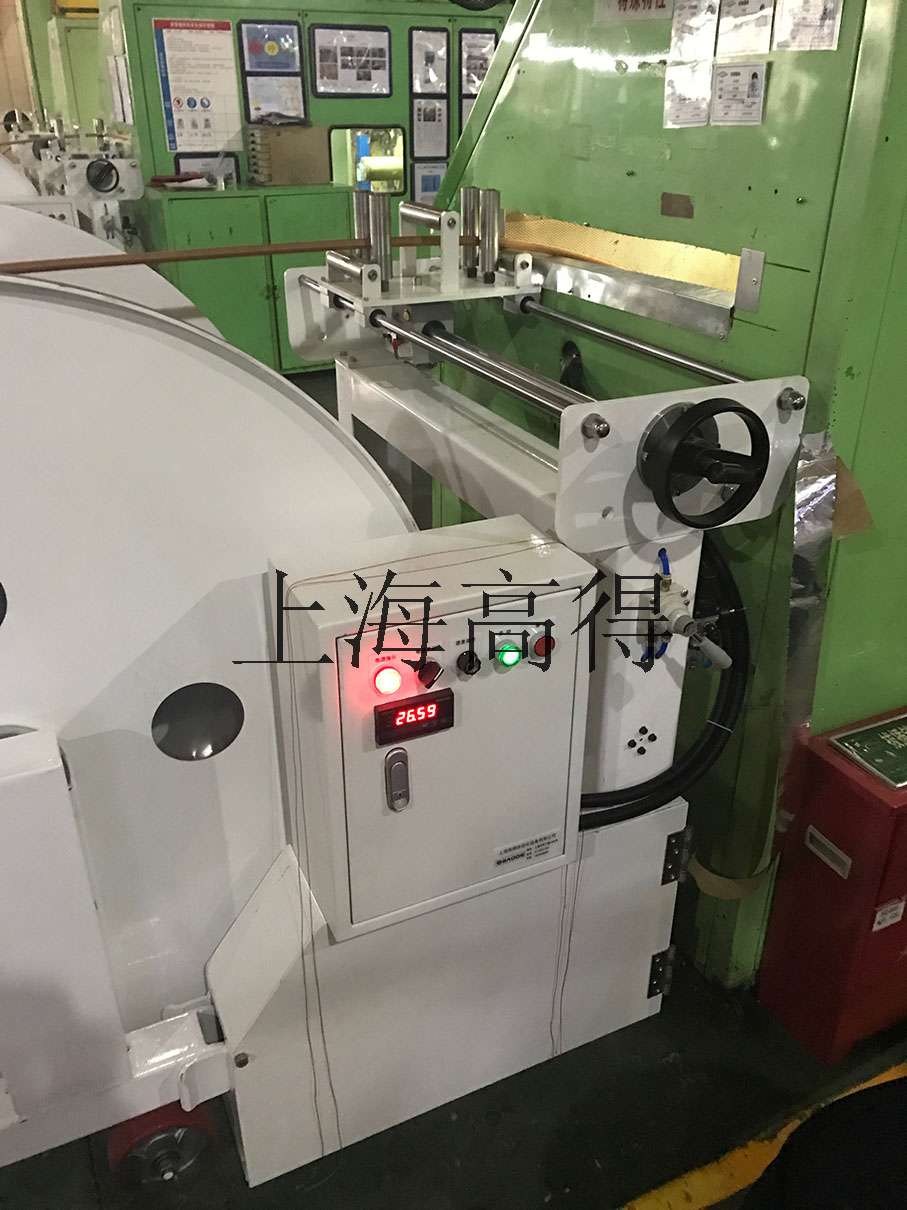

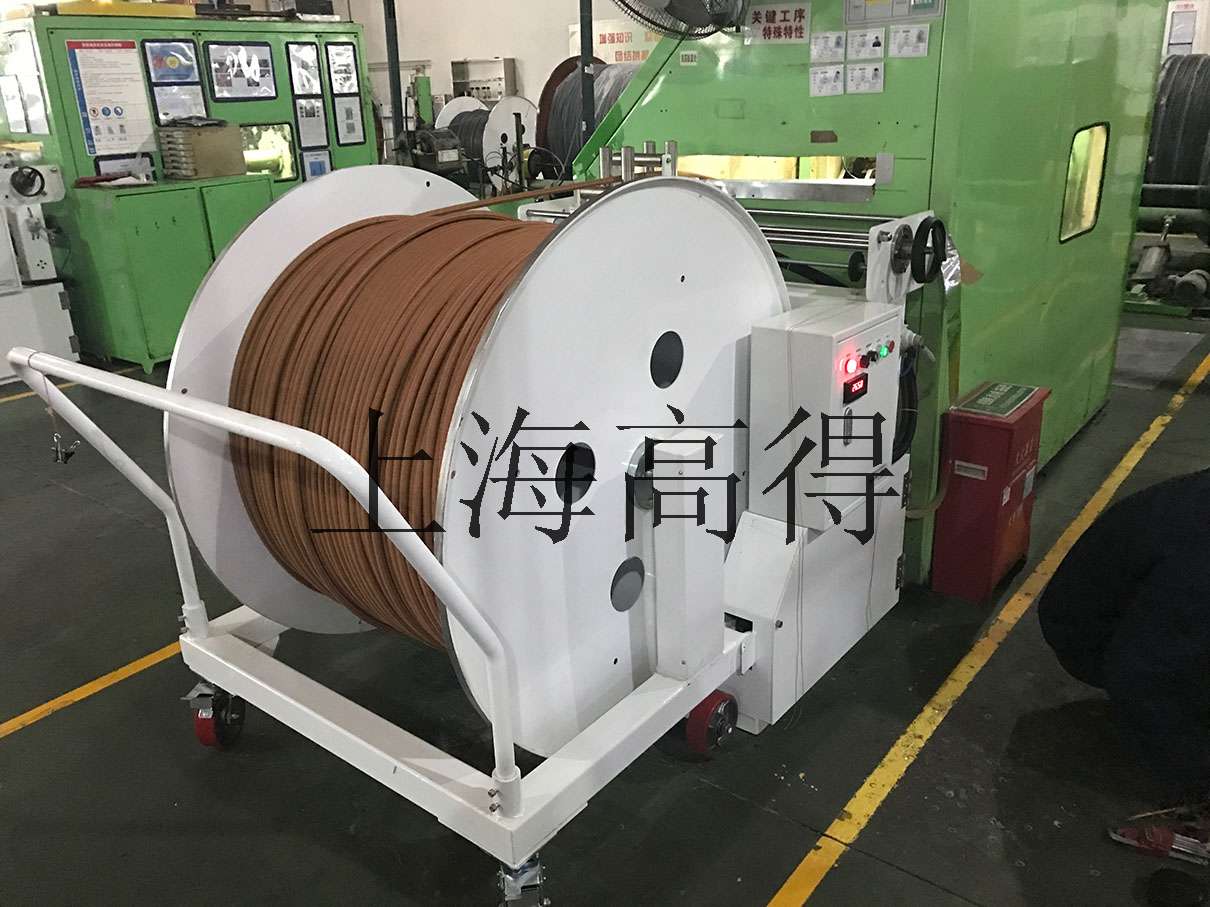

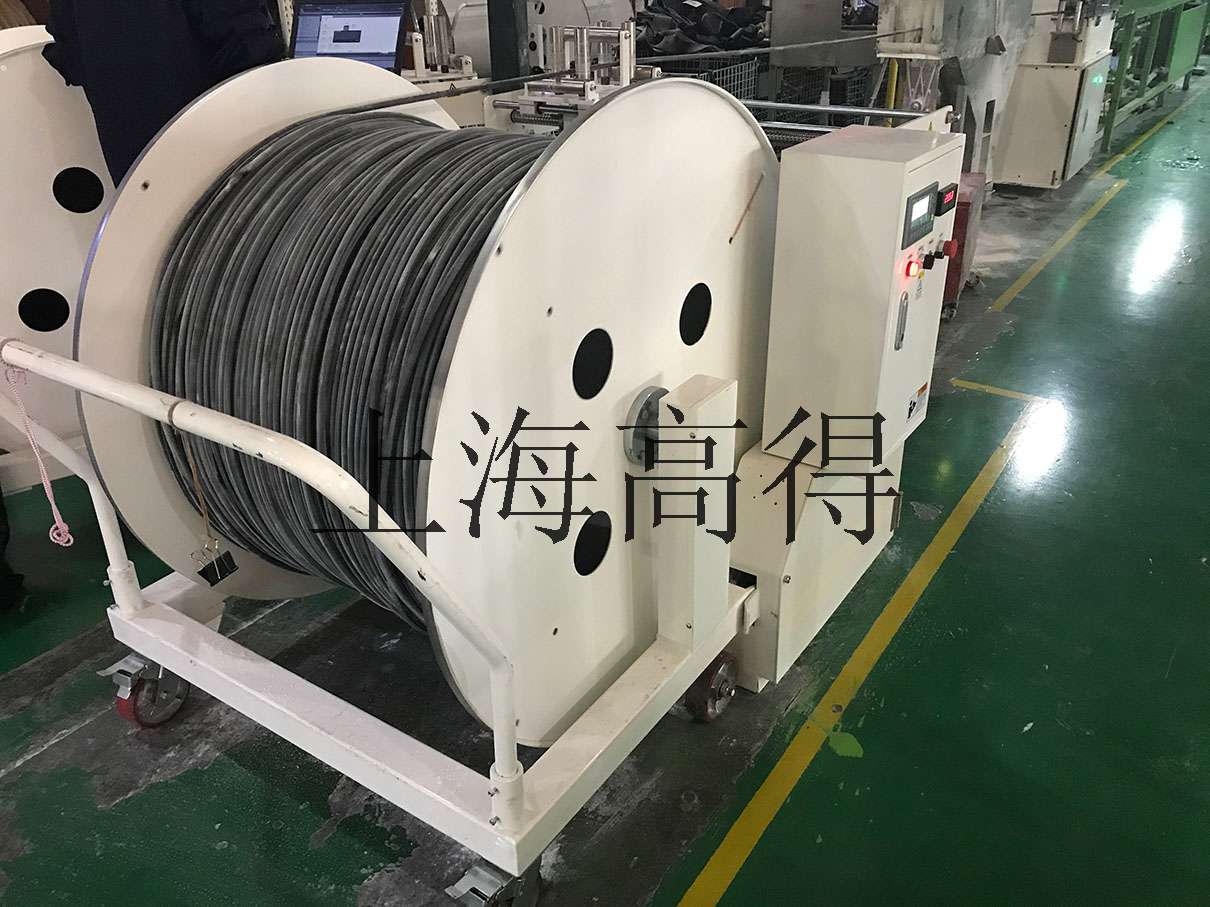

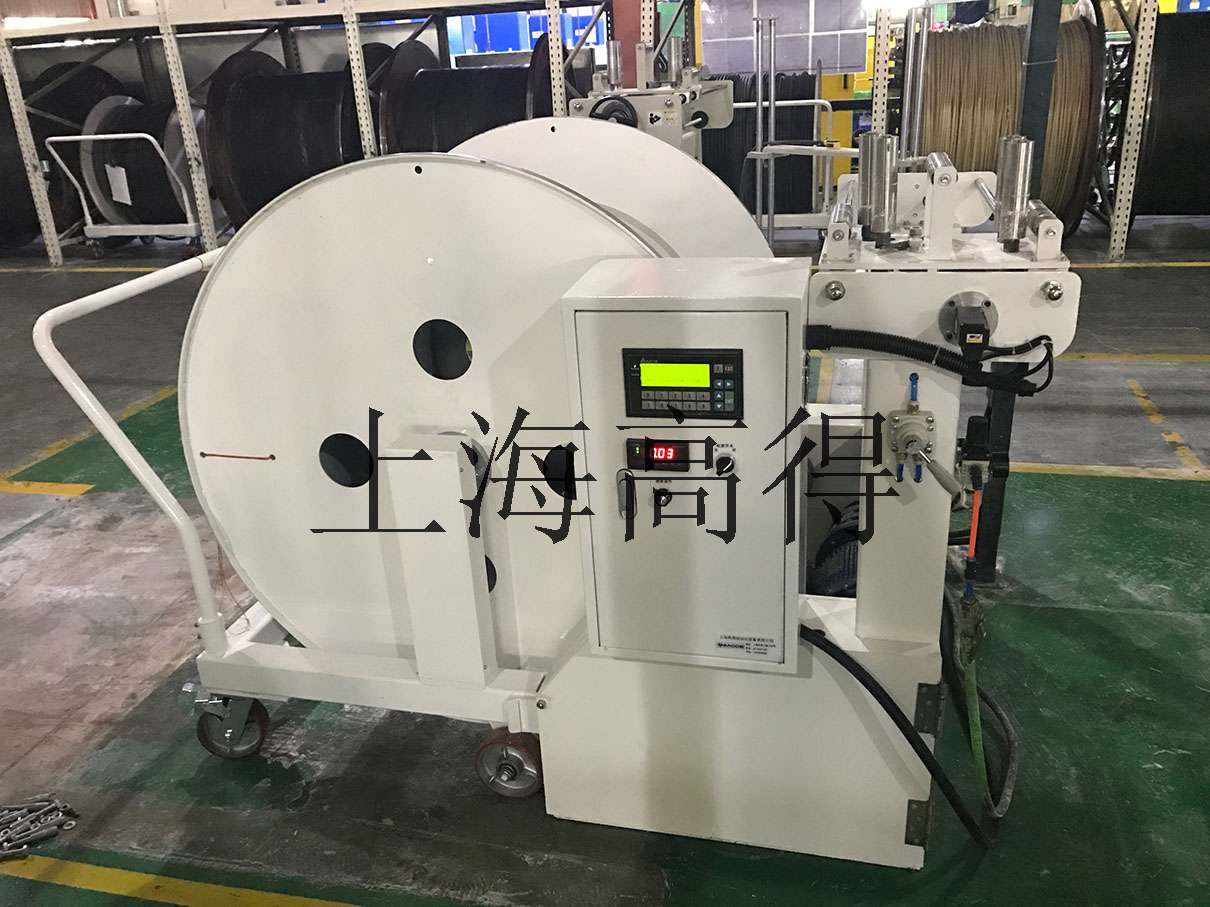

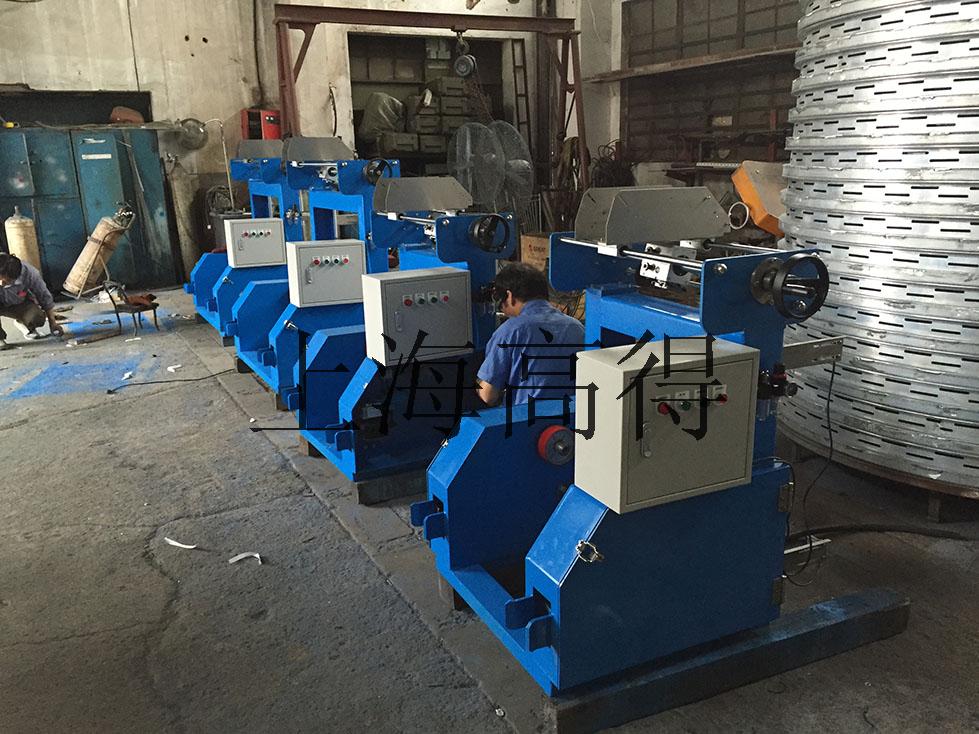

小輪轂收卷機

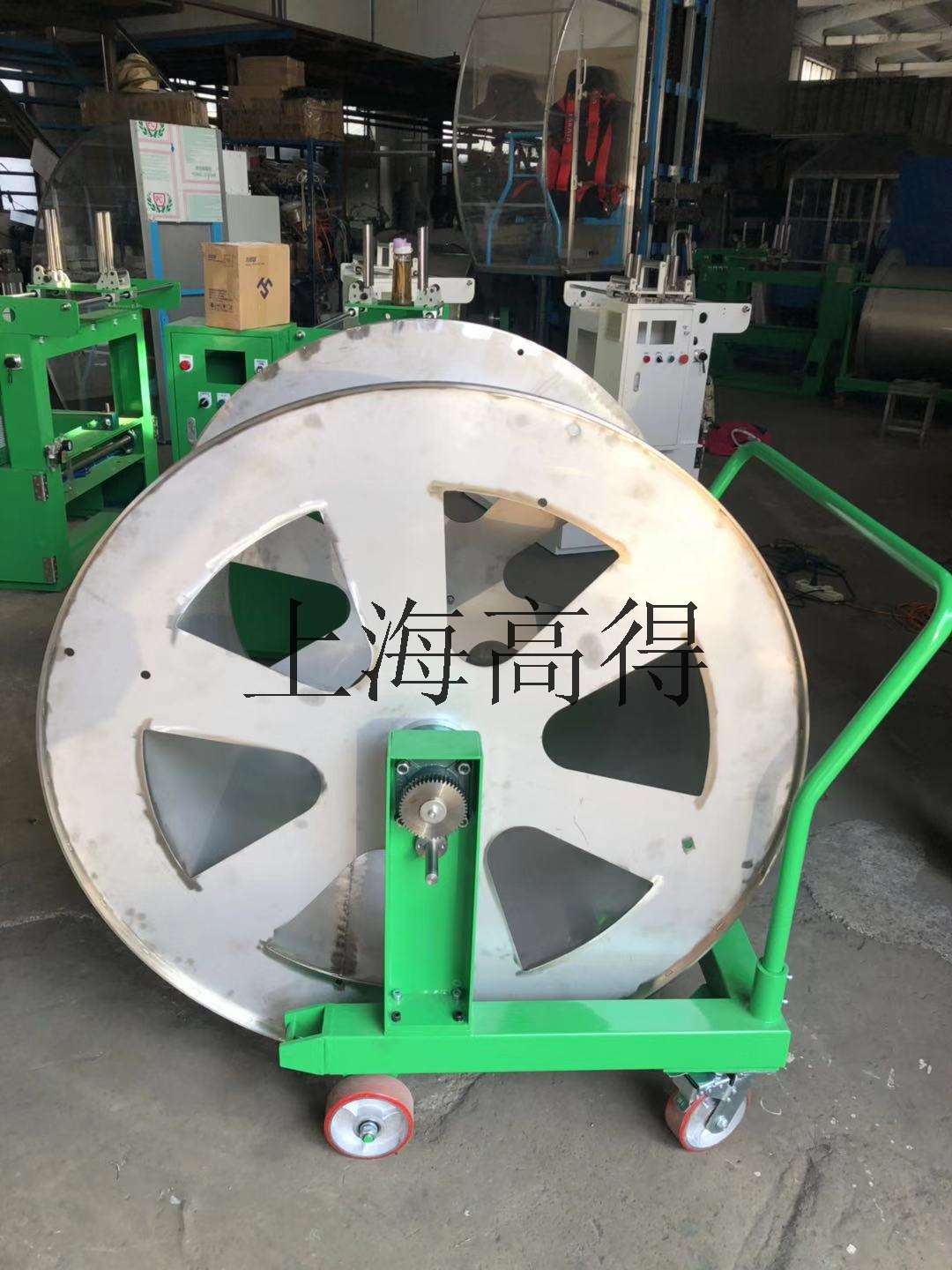

輪轂推車
大輪轂收卷機
收卷機可選配置：
排線形式
1.伺服排線形式
2.光桿排線形式
3.步進電機排線形式
輪轂推車形式
可根據客戶要求定制大小及材質
線速度
可根據客戶要求定制不同的線速度（0-150米/分鐘）
訂貨周期：
1-10臺2個月
設備配置
|
|
|
|
|
|
|
|
|
|
|
| a. | 小輪轂收卷架 |
|
|
|
|
|
|
|
|
|
| 1 | 外形尺寸 | 1214(L)*894(W)*1190(H)mm | *上部橫向導輪離地高度 |
|
|
| 2 | 適用類型 |
|
| 工作對象直徑Φ6-40mm，產線速度1~50m/min |
| 3 | 伺服電機絲桿排線 | 往復式排線 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 4 | 觸摸屏型號 | 西門子KTP400（可選配置） |
|
|
|
|
|
| 5 | PLC型號 |
| 西門子S7-1214C（可選配置） |
|
|
|
|
|
|
| ① | 具備單動功能 |
|
|
|
|
|
|
|
|
| ② | 具備聯動功能，可與主線PLC通信，并接收控制 |
|
|
|
|
| ③ | 無極調速旋鈕 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 8 | 脫扣機構氣缸 | 手扳閥控制 |
|
|
|
|
|
|
|
| ① | 品牌 | SMC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 9 | 表面噴塑 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| b. | 小輪轂 |
|
|
|
|
|
|
|
|
|
|
| 1 | 外形尺寸 | 1435(L)*1124(W)*1304(H)mm |
|
|
|
|
| 2 | 內置阻尼裝置 |
|
|
|
|
|
|
|
|
| 3 | 圓筒尺寸 |
|
|
|
|
|
|
|
|
|
|
|
| ① | 內圈Φ900mm |
|
|
|
|
|
|
|
|
| ② | 外圈Φ1200mm |
|
|
|
|
|
| 4 | 表面噴塑 |
|
|
|
|
|
| 材質：不包覆橡膠護套，輪轂采用不銹鋼，機架A3鋼噴塑，焊接點強化 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

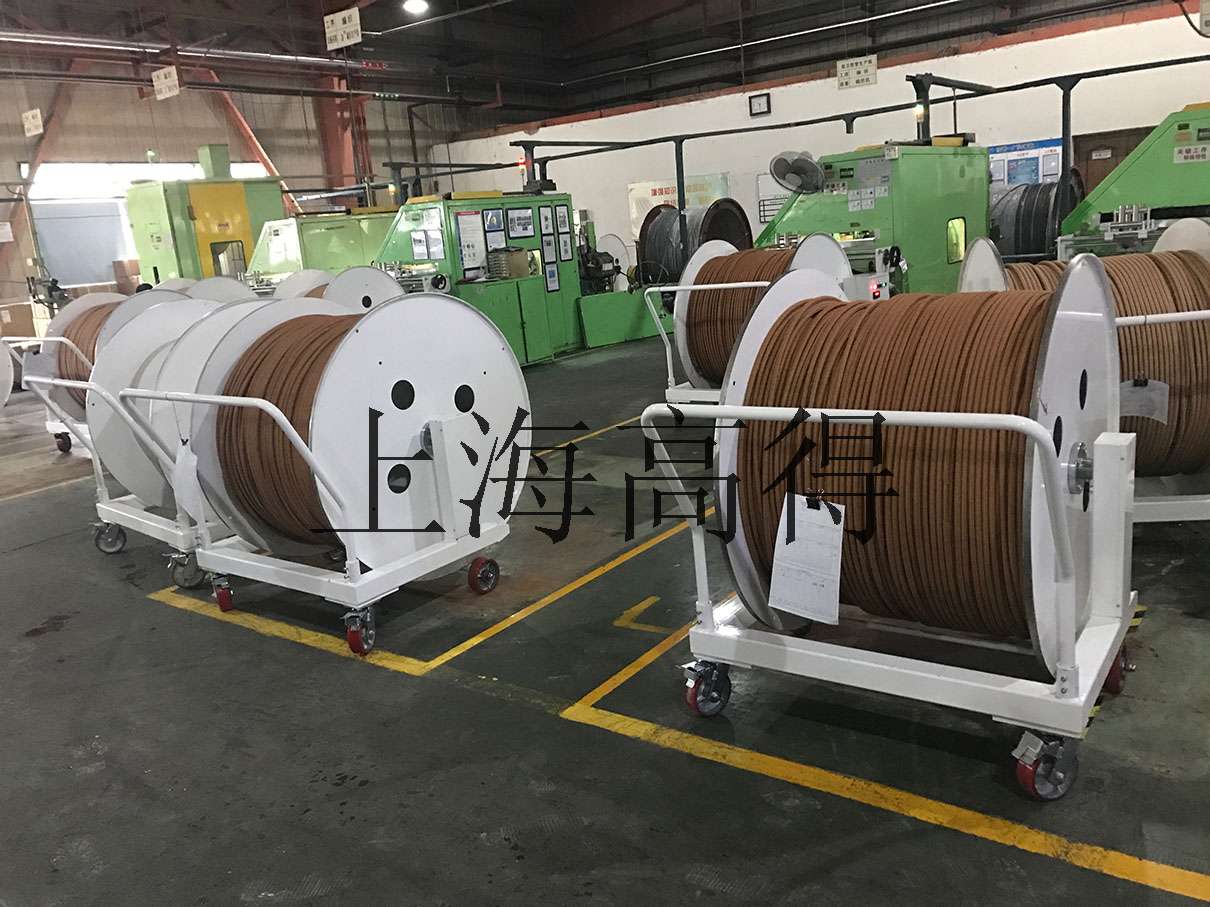

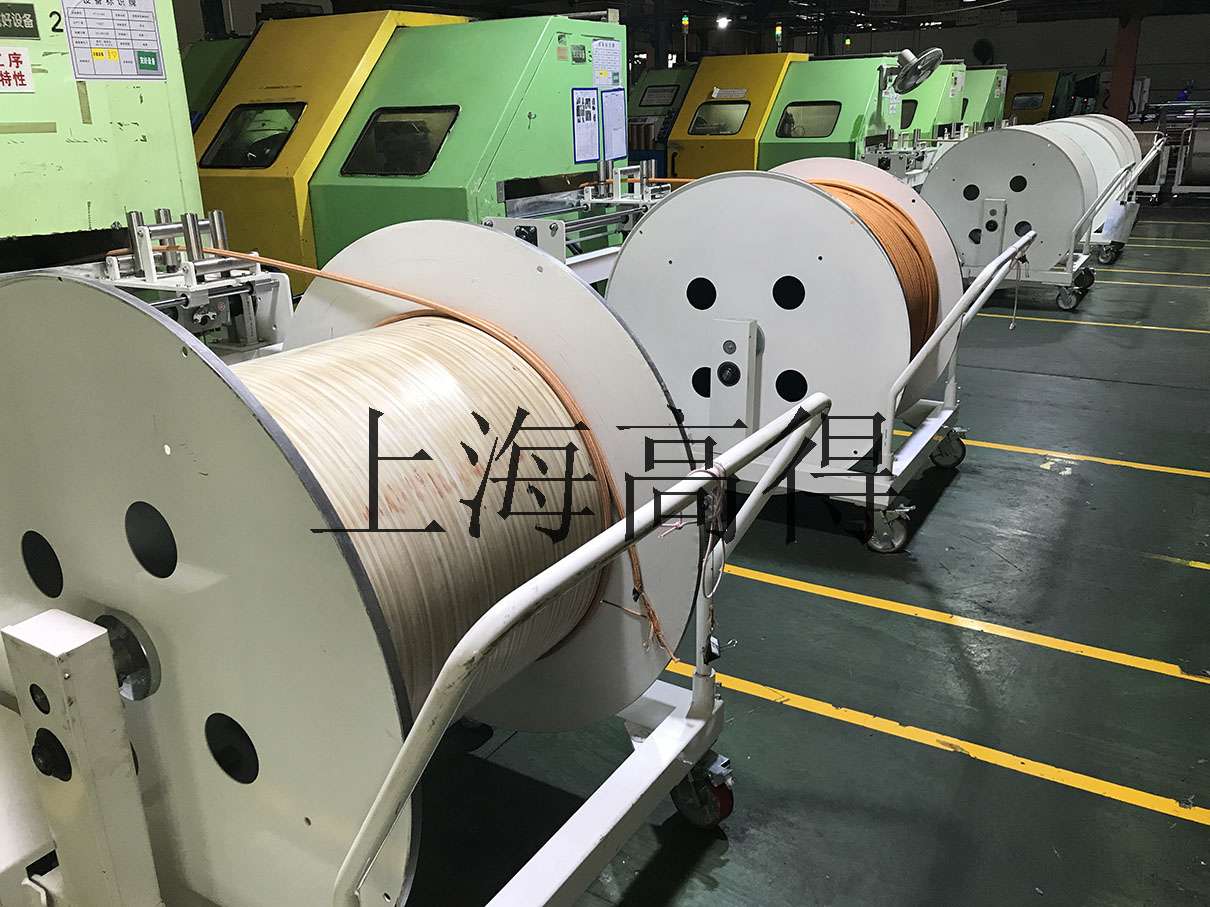

成功案例：上海日輪、東海橡膠、上海天普、南京利德東方、青島三祥、廣州天河（以上廠家為全廠使用）
視頻展示
